نحوه نصب ست کنترل بر روی پمپ آب

در عصر امروز، کنترل و بهره‌برداری بهینه از تجهیزات و سیستم‌های مختلف در صنایع و کاربردهای مختلف بسیار حائز اهمیت است. یکی از تجهیزات مهم و حیاتی در مجموعه تأسیسات و ساختمان‌ها، پمپ‌های آب هستند که برای انتقال و توزیع آب در انواع کاربردها از جمله آب شرب، آبیاری، خنک‌کننده‌ها و غیره به کار می‌روند.امروزه داشتن فشار آب یکنواخت و مناسب در ساختمان‌های مسکونی، ویلاها و واحدهای تجاری به یکی از دغدغه‌های اصلی مصرف‌کنندگان تبدیل شده است. کاهش فشار آب شهری، افزایش تعداد طبقات ساختمان و مصرف همزمان چند واحد باعث شده استفاده از پمپ آب خانگی به یک ضرورت تبدیل شود.

اما عملکرد صحیح پمپ تنها به انتخاب یک پمپ مناسب محدود نمی‌شود؛ بلکه استفاده از تجهیزات کنترلی مانند ست کنترل پمپ آب نقش بسیار مهمی در افزایش راندمان، کاهش استهلاک و محافظت از پمپ دارد.در این مقاله با عملکرد ست کنترل، مزایا و معایب آن، نحوه نصب، تفاوت آن با کلید اتومات و نکات مهم هنگام خرید آشنا خواهید شد.

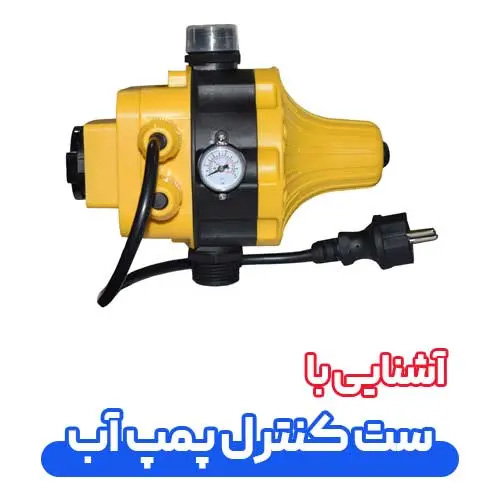

ست کنترل چیست؟

ست کنترل یکی از عناصر کاربردی در صنعت پمپ‌ها و سیستم‌های آبرسانی به حساب می‌آید. وظیفه اصلی ست کنترل، اتوماسیون، کنترل و تنظیم فشار آب در سیستم‌های مختلف آبرسانی است. این تجهیز به عنوان جزء ضروری پمپ‌ها در شبکه‌های آبیاری و تامین آب مورد استفاده قرار می‌گیرد. هدف اصلی آن، مدیریت جریان آب از پمپ‌ها و جلوگیری از نوسانات آبی که می‌تواند به پمپ‌ها و سیستم‌های لوله‌کشی آسیب بزند، می‌باشد.

عملکرد ست کنترل پمپ آب چگونه است؟ دستگاهی است که وظیفه روشن و خاموش کردن خودکار پمپ آب را بر اساس جریان و فشار آب بر عهده دارد. به محض باز شدن شیر آب، ست کنترل افت فشار را تشخیص داده و پمپ را روشن می‌کند. پس از بسته شدن شیر و قطع جریان، دستگاه با چند ثانیه تأخیر پمپ را خاموش می‌کند. بیشتر مدل‌های جدید علاوه بر کنترل فشار، دارای سیستم محافظت در برابر خشک کار کردن (Dry Run Protection) نیز هستند که در صورت قطع آب از سوختن پمپ جلوگیری می‌کند.عملکرد ست کنترل بسیار ساده است:

1️⃣ باز شدن شیر آب

2️⃣ کاهش فشار در لوله

3️⃣ روشن شدن خودکار پمپ

4️⃣ تأمین فشار موردنیاز

5️⃣ بسته شدن شیر آب

6️⃣ قطع جریان آب

7️⃣ خاموش شدن خودکار پمپ

تمام این فرآیند بدون نیاز به دخالت کاربر انجام می‌شود.

کاربرد ست کنترل

ست کنترل به‌طور اصولی مسئولیت تنظیم و کنترل فشار آب را بر عهده دارد. این تجهیز قادر به تنظیم دقیق فشار آب است تا از آسیب به پمپ و لوله‌کشی جلوگیری نماید. استفاده متداول از این دستگاه در پمپ‌های خانگی، به ویژه در شهرها که فشار ورودی قوی‌تر است، امکان‌پذیر است.

به عنوان مثال، در تانکرها، چاه‌ها و استخرهایی که آب آرام دارند، استفاده از ست کنترل ضروری نیست و می‌تواند بی‌مفید باشد. اصول کار ست کنترل به این صورت است: هنگام باز کردن شیر آب، ست کنترل پمپ را فعال می‌کند و پمپ کار خود را شروع می‌کند. اما هنگامی که خروجی بسته شود یا شیر آب ببندد، ست کنترل پمپ را توقف می‌دهد. این فرآیند به‌صورت اتوماتیک انجام می‌شود و از طریق اندازه‌گیری فشار و جریان آب، سیستم به‌صورت دقیق کنترل می‌شود.

اجزای ست کنترل

ست کنترل، به‌طور اساسی از اجزای گوناگونی تشکیل شده است که هر یک وظیفه‌های خاص خود را دارند. اجزای مهم و تشکیل‌دهنده یک ست کنترل به شرح زیر هستند:

☑️ برد الکترونیکی

☑️ سنسور فشار

☑️ سنسور جریان

☑️ شیر یک‌طرفه

☑️ دیافراگم

☑️ بدنه مقاوم در برابر رطوبت

☑️ کابل برق

☑️ دکمه ریست (Reset)

☑️ پیچ تنظیم فشار (در برخی مدل‌ها)

☑️ نشانگرهای LED وضعیت دستگاه

روش نصب ست کنترل روی پمپ آب

اگر در یک ساختمان با تعداد واحدهای محدود زندگی می‌کنید، ممکن است بخواهید راه‌حلی ساده و کارآمد برای کنترل فشار آب خود داشته باشید. یکی از روش‌های معمول در این موارد، استفاده از ست کنترل در ارتباط با پمپ و لوله‌های آب می‌باشد.

این روش به‌طور خاص مناسب برای خانه‌های تک واحدی یا دو واحدی است که دارای تعداد محدودی از شیرهای آب هستند. در چنین محیطی، شیرهای آب کمتری برای روشن و خاموش کردن آب مصرف می‌شود. از این رو، ست کنترل را می‌توان به‌عنوان راهی ساده و موثر برای تنظیم و کنترل فشار آب در سیستم آبرسانی خانه‌های کوچک توصیه نمود. این تجهیزات کمک می‌کنند تا فشار آب در محدوده‌های مطلوب تنظیم شود و از خرابی یا نوسانات آبی جلوگیری شود.

برای نصب صحیح ست کنترل مراحل زیر را انجام دهید:

1️⃣ نصب مکانیکی ست کنترل به پمپ آب

ست کنترل باید بعد از خروجی پمپ و قبل از اولین انشعاب نصب شود.

✅️ دستگاه باید به صورت عمودی نصب شود.

✅️ تمام اتصالات کاملاً آب‌بندی شوند.

✅️ جهت فلش روی بدنه با جهت حرکت آب یکسان باشد.

2️⃣ اتصال برق

✅️ برق ورودی را به ترمینال ست کنترل وصل کنید.

✅️ کابل خروجی دستگاه را به پمپ متصل نمایید.

✅️ از اتصال ارت و فیوز مناسب استفاده کنید.

3️⃣ راه‌اندازی ست کنترل پمپ آب

پس از پر شدن کامل پمپ از آب:

✅️ برق را وصل کنید.

✅️ دکمه Reset را فشار دهید.

✅️ یکی از شیرهای آب را باز کنید.

✅️ پس از خروج کامل هوا، سیستم آماده بهره‌برداری خواهد بود.

نصب ست کنترل روی پمپ آب همراه با مخزن

برای آپارتمان‌هایی که دارای تعداد زیادی طبقات و واحدها هستند، روش ابتدایی، که به نصب یکسره پمپ و ست کنترل به لوله آب مرتبط است، مناسب نیست. این امر به دلیل افت فشار در برخی واحدها، افزایش مصرف آب، خسارت به پمپ و ست کنترل منجر می‌شود. بنابراین، در چنین مواردی بهتر است از یک منبع یا مخزن آب استفاده کرد.

مخزن آب باید با توجه به تعداد واحدها انتخاب شود. به عنوان مثال، برای یک ساختمان با ۵ طبقه و ۱۰ واحد، معمولاً مخزنی با ظرفیت ۱۰۰۰ لیتر انتخاب می‌شود. ابتدا مخزن آب را نصب کرده و سپس پمپ را به مخزن وصل کنید. در نهایت، ست کنترل را بر روی پمپ آب متصل کنید. این روش اجازه می‌دهد تا فشار آب در تمام واحدها به طور متوازن تنظیم شود و مشکلات مرتبط با نصب یکسره را رفع کند.

نکات مهم در نصب ست کنترلی

برای نصب و استفاده صحیح از ست کنترل، از مراحل زیر باید پیروی کنید:

نصب مکانیکی ست کنترل به پمپ آب:

✅️ ست کنترل باید بین پمپ و اولین شیر در مسیر جریان آب نصب گردد. این اقدام از اهمیت زیادی برخوردار است و باید با دقت انجام شود.

✅️ تمام اتصالات باید به دقت چک شوند تا کاملاً آب بندی شده باشند.

✅️ قرار دادن اتومات بالاتر از پمپ یا دقیقاً روی خود پمپ از اهمیت ویژه‌ای برخوردار است.

اتصال به برق:

✅️ برای اتصال اتومات به برق، کابل موجود در ست کنترل را به منبع برق متصل نمایید.

✅️ سپس پمپ را به پریز برق روی اتومات وصل کنید.

تست کارکرد ست کنترل پمپ آب:

✅️ پس از اتصال سیم‌ها به منبع برق و تأمین برق به ست کنترل، با باز کردن شیرها، خروج آب از شیر نشان می‌دهد که برق و پمپ به درستی نصب شده و کاراست.

✅️ با بستن شیرها، پمپ باید به‌طور خودکار در مدت زمان مشخص متوقف شود.

این مراحل کمک می‌کنند تا نصب و استفاده از ست کنترل به بهترین شکل صورت گیرد و به عملکرد پمپ و مدیریت فشار آب کمک می‌کند.

مزایای ست کنترلی

استفاده از ست کنترل مزایایی را به ارمغان می‌آورد که به عملکرد پمپ آب خانگی و مدیریت فشار آب کمک می‌کند. در زیر به برخی از مزایا و مفید بودن نصب ست کنترل اشاره خواهیم کرد:

• کنترل دقیق فشار آب: نصب اصولی ست کنترل به کنترل و ثبات فشار آب کمک می‌کند. این امر برای اطمینان از فشار مناسب در تمام نقاط سیستم آبی خانه بسیار حائز اهمیت است.
• حفاظت از پمپ: نصب صحیح ست کنترل از آسیب‌رساندن به پمپ آب خانگی جلوگیری می‌کند. با این کار می‌توان مشکلات مربوط به افزایش فشار آب را حل نمود.
• کاهش هزینه‌ها: با نصب صحیح ست کنترل، استهلاک پمپ و ست کنترل به حداقل می‌رسد که باعث کاهش هزینه‌ها می‌شود.
• نصب آسان: نصب ست کنترل بسیار آسان و سریع است و نیازی به تنظیمات پیچیده ندارد.
• عمر طولانی: ست کنترل به دلیل ساختار مستحکم خود دارای عمر طولانی‌تری نسبت به کلید اتومات مکانیکی است.
• مقاومت در برابر شرایط محیطی: با استفاده از محفظه پلاستیکی، ست کنترل مقاومت بالایی در شرایط محیطی مرطوب مانند مناطق شمال کشور دارد.
• صرفه‌جویی در فضا: با اشغال کمترین فضا، ست کنترل در محیط‌هایی که با کمبود فضا مواجه هستند، گزینه مناسبی است.
• کاهش خرابی و افزایش عمر پمپ: ست کنترل با عملکرد اتوماتیکی که دارد، در هنگام کمبود یا قطع آب به پمپ، از خرابی قطعات پمپ و سوختن الکتروموتور جلوگیری می‌کند. این اقدام به افزایش عمر مفید پمپ کمک می‌کند.

از این رو، نصب ست کنترل به بهبود عملکرد و کارایی سیستم آبی خانه شما کمک می‌کند و هزینه‌های نگهداری را کاهش می‌دهد.

معایب ست کنترلی

در مقابل مزایا و کارایی ست کنترل، باید به معایبی نیز توجه داشت که ممکن است در برخی شرایط به وجود آیند. در زیر به برخی از معایب استفاده از ست کنترل اشاره خواهیم کرد:

• حساسیت به فشار آب شهری: ست کنترل در صورت کاهش فشار آب شهری زیر میزان مورد نیاز، عمل نخواهد کرد. این ممکن است در شرایطی که فشار آب ناپایدار است، مشکل‌ساز شود.
• محدودیت ارتفاع پمپاژ: ست کنترل با توجه به نیاز به فشار استارت کمتر از فشار ورودی آب شهری، تا ارتفاع حداکثر ۲۵ متر قابل استفاده است. این معایب برای مکان‌های با نیاز به پمپاژ بالا مثل ساختمان‌های بلند ممکن است محدودیت‌هایی ایجاد کند.
• نامناسب برای مخزن‌ها و تانکر‌ها: ست کنترل نمی‌تواند برای مخزن‌ها، تانکر‌ها و استخر‌ها که فشار ورودی به آن‌ها ندارد، مورد استفاده قرار گیرد. در این شرایط، نیاز به روش‌های دیگر و یا کلید اتومات مکانیکی وجود دارد.
• نیاز به سرویس و تعویض برخی اجزاء: برخی از اجزاء مانند بلبرینگ در ست کنترل به دلیل کارکرد طولانی، نیاز به سرویس و تعویض دارند. این مسئله نیاز به هزینه‌های نگهداری و تعمیر می‌آورد.

با این وجود، با در نظر گرفتن محدودیت‌ها و معایب ست کنترل، مزایای آن در بسیاری از موارد همچنان آن را به یک انتخاب موثر برای کنترل فشار آب در سیستم‌های خانگی می‌توانند تبدیل کنند.

جمع بندی

در این مقاله، نصب ست کنترل بر روی پمپ‌های آب خانگی مورد بحث قرار گرفت. ست کنترل به عنوان یک ابزار مهم و کاربردی در کنترل و تنظیم فشار آب در سیستم‌های آبدهی خانگی مورد استفاده قرار می‌گیرد. نصب ست کنترل در پمپ‌های آب خانگی می‌تواند به بهبود کارایی و عمر مفید پمپ‌ها کمک کند و از تباهی و اضرار مرتبط با فشار نامناسب آب جلوگیری نماید. این انتخاب اقتصادی و کارآمد می‌تواند به بهره‌وری و اطمینان در استفاده از منابع آب در محیط خانگی کمک کند.

سوالات متداول

• آیا نصب ست کنترل بر روی پمپ آب خانگی موجب افزایش عمر مفید پمپ می‌شود؟

بله، نصب ست کنترل بر روی پمپ آب خانگی می‌تواند به افزایش عمر مفید پمپ کمک کند. با کنترل دقیق فشار آب و جلوگیری از فشار بیش از حد بر پمپ، خطراتی که ممکن است به پمپ وارد شود کاهش می‌یابد.

• آیا ست کنترل می‌تواند در خانه‌هایی با فشار آب متغیر بهره‌ور باشد؟

بله، ست کنترل به عنوان یک وسیله اتوماتیک عمل می‌کند و می‌تواند در خانه‌هایی با فشار آب متغیر بهره‌ور باشد. این دستگاه فشار آب را به صورت خودکار در محدوده مطلوب تنظیم می‌کند.

• آیا نصب ست کنترل بر روی پمپ آب خانگی باعث کاهش مصرف آب می‌شود؟

نصب ست کنترل بر روی پمپ آب خانگی مستقیماً به کاهش مصرف آب نیز منجر می‌شود. با تنظیم دقیق فشار آب، از مصرف آب اضافی جلوگیری می‌شود، و این به بهره‌وری در استفاده از منابع آب کمک می‌کند.
