خطاهای اینورتر اینوت

دسته بندی :آموزش, تعمیر و نگهداری ۲۰ مهر ۱۴۰۲ مهدیه عرب نژاد 216
خطاهای اینورتر اینوت

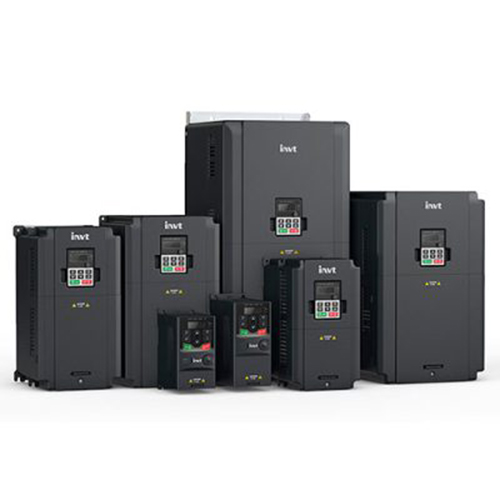

اینوت اینورتر یک محصول با کیفیت بالا است. به علت کاربردهای وسیع و تنوع کاربری‌های آن در کنترل دور موتور و همچنین ساختار با استفاده از بهترین متریال‌ها، از دسته پرفروش‌ترین اینورترها در بازار به حساب می‌آید. در ادامه، به بررسی خطاهای متداولی که ممکن است هنگام استفاده از اینورتر اینوت به وجود آید، خواهیم پرداخت.

اصلی‌ترین خطاهای اینورتر اینوت

زمانی که صفحه نمایش اینورتر اینوت خاموش یا کدهای خطا نمایش داده می‌شود، تشخیص و شناسایی این کدهای خطا و اجرای تدابیر تعمیری برای هر کد خطا بسیار حائز اهمیت است. در این مقاله، ما به بررسی اکثر کدهای خطای شایع در اینورتر اینوت، همراه با روش‌های رفع آن‌ها می‌پردازیم:

  • کد خطای اضافه جریان OC1-2-3
  •  کد خطای اضافه ولتاژ OV1-2-3
  •  کد خطای فاز خروجی OUT1-2-3
  •  کد خطای قطعی فاز ورودی SPI

خطای OUT1, OUT2, OUT3

این خطا به مشکلی در فازهای خروجی IGBT U-V-W اشاره دارد. در ادامه، علل ظهور این خطا و اقدامات مورد نیاز برای رفع آن مورد بررسی قرار می‌گیرد؛

دلایل نمایش خطای OUT1, OUT2, OUT3:

  •  شیب صعودی بسیار سریع: این خطا در صورت وقوع شیب صعودی با سرعت بالا ظاهر می‌شود.
  •  زمان صعود: افزایش زمان صعود می‌تواند مشکل را رفع کند.
  •  ماژول IGBT اسیب دیده: اگر ماژول IGBT دچار آسیب شده باشد، باید آن را تعویض کنید.
  •  تداخل خارجی: وقوع تداخل بر روی خروجی ممکن است این مشکل را ایجاد کند. در این صورت، باید کابل خروجی را بررسی کرده و مشکل را رفع کنید.
  •  وضعیت اتصال به زمین: برای رفع این خطا، باید وضعیت اتصال به زمین را بررسی کرده و اصلاح کنید.

توجه داشته باشید: برای رفع این خطا نیاز به تخصص فنی و تجهیزات مناسب دارید.

خطای OC1, OC2, OC3

خطای OC1 به این معنا است که هنگام شیب صعودی، جریان به طور غیرعادی افزایش می‌یابد. اما خطای OC2 نشان دهنده افزایش ناگهانی جریان هنگام شیب نزولی است و خطای OC3 به معنای افزایش جریان در طول عملکرد با سرعت ثابت می‌باشد.

دلایل نمایش این خطاها (OC1, OC2, OC3) به شرح زیر است:

  • شیب صعود و نزول بسیار زیاد: وقوع این خطاها ممکن است ناشی از شیب‌های بسیار سریع در سرعت موتور باشد.
  •  ولتاژ ورودی ضعیف: اگر ولتاژ ورودی به اینورتر به طور معمولی ضعیف باشد، این خطاها ظاهر می‌شوند. در این صورت، باید برق ورودی را بررسی کرده و اصلاح کنید.
  •  توان اینورتر ناسازگار با موتور: اگر توان اینورتر به موتور متناسب نباشد، ممکن است این خطاها ظاهر شوند. باید از یک اینورتر مناسب و متناسب با موتور استفاده کنید.
  •  بار غیرعادی و ناپایدار موتور: این خطاها ممکن است ناشی از بار موتور غیرعادی یا ناپایدار باشد. در این صورت، خروجی اینورتر را بررسی کرده و از لحاظ اتصال کوتاه و اتصال به زمین بررسی نمایید.
  •  خروجی‌های اینورتر به زمین متصل شده‌اند یا اتصال کوتاه شده‌اند: اگر خروجی‌های اینورتر به زمین متصل شده یا اتصال کوتاه شده باشند، این خطاها ظاهر می‌شوند. باید پیکربندی خروجی را بررسی کرده و اصلاح نمایید.
  •  وجود تداخل خارجی قوی: تداخل‌های خارجی قوی نیز می‌تواند این خطاها را ایجاد کند. برای رفع این مشکل، تداخل‌های خارجی را بررسی نمایید.
  •  ماژول IGBT دچار مشکل است: اگر ماژول‌های IGBT دچار مشکل شده باشند، باید آن‌ها را تعویض نمایید.

خطای OV1, OV2, OV3

خطای OV1 به معنای افزايش ولتاژ هنگام شيب صعودی است. به عبارت دیگر، وقتی موتور به سرعت بالا تر می‌رود، ولتاژ ورودی به اینورتر از حد معمول بیشتر می‌شود. خطای OV2 به معنای افزایش ولتاژ در شیب نزولی می‌باشد، به این معنا که ولتاژ ورودی به اینورتر در هنگام کاهش سرعت موتور از معمول بیشتر می‌شود. در نهایت، خطای OV3 به معنای افزایش ولتاژ در سرعت ثابت می‌باشد، یعنی ولتاژ ورودی به اینورتر در هنگام عملکرد موتور با سرعت ثابت ناگهان بیشتر از حد معمول می‌شود.
دلایل نمایش این خطاها (OV1, OV2, OV3) به شرح زیر است:

  •  ولتاژ ورودی نامعمول: این خطاها وقتی رخ می‌دهند که ولتاژ ورودی به اینورتر به طور غیرمعمول بیشتر از حد معمول باشد. برای رفع این مشکل، باید ولتاژ ورودی را بررسی کرده و اصلاح نمایید.
  •  وجود فیدبک انرژی بسیار بالا: اگر میزان فیدبک انرژی در هنگام شیب نزولی بسیار بالا باشد، این خطاها ظاهر می‌شوند. برای رفع این مشکل، باید زمان شیب نزولی را بررسی کرده و تنظیم کنید تا به حد معقولی کاهش یابد.

خطای UV

خطای UV به معنای ولتاژ DC ورودی پایین است. این خطا به علت کاهش ولتاژ تغذیه اینورتر رخ می‌دهد. برای رفع این خطا، باید ولتاژ ورودی به اینورتر را بررسی و تعمیر کنید.

خطای OL1

این خطا نشان‌دهنده افزایش بیش از حد جریان الکتروموتور است.

دلایل ایجاد خطای OL1:

  •  ولتاژ تغذیه اینورتر به میزان کافی ضعیف نیست.
  •  تنظیمات جریان الکتروموتور در اینورتر اشتباه تنظیم شده‌اند.
  •  بار الکتروموتور دارای ناپایداری زیادی است.

اقدامات رفع خطا OL1:

  •  ولتاژ تغذیه اینورتر را بررسی کنید و اطمینان حاصل کنید که به مقدار کافی قوی باشد.
  •  تنظیمات مربوط به جریان الکتروموتور در اینورتر را بررسی کنید و در صورت لزوم تصحیح نمایید.
  •  بار الکتروموتور را برای از بین بردن نوسانات و ناپایداری‌ها چک کنید و گشتاور موتور را به‌طور مناسب تنظیم کنید.

خطای OL2

دلایل بروز خطای OL2:

  •  زمان شیب افزاینده بسیار کم بوده و موتور با شتاب زیادی راه اندازی می‌شود.
  •  موتور در حالت قفل یا جامپ قرار دارد.
  •  ولتاژ ورودی به اینورتر بسیار پایین است.
  •  بار موتور از ظرفیت اینورتر بیشتر است.

اقدامات برای رفع خطای OL2:

  •  زمان شیب افزاینده را افزایش داده و شتاب موتور را کاهش دهید.
  •  موتور را برای برطرف کردن وضعیت قفل یا جامپ بررسی کنید.
  •  ولتاژ ورودی به اینورتر را بررسی کنید و در صورت نیاز از یک اینورتر با توان بالاتر استفاده کنید.
  •  برای از بین بردن مشکل بار موتور از ظرفیت اینورتر، بار موتور را کاهش دهید یا اینورتر با ظرفیت بیشتری را در نظر بگیرید.

خطای OL3

این خطا به معنی اضافه جریان الکتریکی است و به دلیل اینکه اینورتر قبل از بروز خطای اضافه جریان یک آلارم با توجه به پارامترهای P11-08 و P11-10 تنظیم شده را صادر می‌کند. برای رفع این خطا، تنظیمات مربوط به بخش آلارم اضافه بار را بررسی کنید.

خطای OH2 و OH1

خطاهای OH1 و OH2 به افزایش دمای یکسوساز و IGBT اشاره دارند. دلایل این خطاها و راه‌حل‌های مربوط به آن‌ها عبارت‌اند از:

  • مسدود بودن مسیر هوا یا عملکرد نامناسب فن خنک‌کننده.
  •  بررسی و تمیز کردن مسیر تهویه هوا.
  •  دمای محیط بسیار بالا.
  •  بررسی و تمیز کردن فن اینورتر و در صورت لزوم تعمیر آن.
  •  اگر افزایش دمای یکسوساز یا IGBT به دلیل مصرف بیش از حد در حالت اضافه بار است، مقادیر مصرف را بررسی کرده و اگر لزوم داشته باشد با دفتر فنی تماس بگیرید.

خطای EF

این پیام خطا در ورودی‌های دیجیتال نمایش داده می‌شود و به نشان‌دهنده وقوع مشکل در دستگاه خارجی متصل به اینورتر است. برای رفع این خطا، ابتدا دستگاه خارجی و ارتباط آن با اینورتر را بررسی و تست کنید.

خطای CE

پیغام خطای CE به معنای وقوع مشکل در ارتباط RS-485 است. برای رفع این خطا، ابتدا مطمئن شوید که نرخ انتقال داده‌ها درست تنظیم شده باشد. در صورتی که خطا هنگام نوشتن داده‌ها اتفاق افتاده باشد، بستر فیزیکی شبکه را بررسی کرده و در صورت وجود تداخل مغناطیسی یا فیزیکی با بستر فیزیکی شبکه مد باس، آن را تعویض کنید. همچنین، آدرس ارتباط دستگاه با کنترلر را بررسی کرده و در صورت نیاز تنظیم مجدد کنید.

خطای EEP

خطای EEP نمایانگر مشکل در حافظه EEPROM است. برای رفع این خطا، ابتدا مطمئن شوید که مشکلی در خواندن و نوشتن پارامترها وجود ندارد. در صورت بروز این خطا، می‌توانید دکمه STOP/RST را برای انجام بازنشانی دستگاه فشار دهید. اگر مشکل ادامه داشته و برد کنترلی حافظه EEPROM دچار خرابی شده باشد، باید این برد را تعویض نمایید.

خطای PIDE

تازه رفته دستگاه نسبت به ورودی‌های سیگنال PID کنترلر حساسیت نداشته و خطای PIDE رخ داده است. برای رفع این خطا، باید ورودی‌های فیدبک PID را توسط پارامتر P17.24 کنترل کنید. همچنین باید بررسی کنید که آیا ورودی فیدبک PID قطع نشده باشد.

خطای SPI

خطای SPI نشان‌دهنده وقوع قطع فاز ورودی است. اگر هر یک از فازهای R، S و T قطع شده یا دارای نوسانات زیادی باشند، این خطا نمایش داده می‌شود. برای رفع این خطا، باید برق ورودی و فیوزهای ورودی را بررسی کنید.

خطای SP0

خطای SP0 نشان‌دهنده وقوع قطعی فاز خروجی است. اگر یکی از فازهای خروجی U، V و W به سمت موتور قطع شده یا سه فاز خروجی نامتقارن باشد، این خطا نمایش داده می‌شود. برای رفع این خطا، مراحل زیر را انجام دهید:

  • سیستم توزیع برق خروجی را بررسی کنید.
  •  وضعیت موتور و کابل‌ها را بررسی نمایید.

خطای TE

خطای TE نمایانگر وقوع خطا در فرآیند خودتنظیمی (اتوتونینگ) است. برای رفع این خطا، مراحل زیر را انجام دهید:

  • بررسی کنید که توان موتور با اینورتر سازگار باشد.
  •  مد کاری اینورتر را به مقدار مناسبی تنظیم کنید.
  •  اطمینان حاصل کنید که پارامترهای موتور به درستی تنظیم شده باشند.
  •  زمان اجرای اتوتونینگ را به میزان مناسبی تنظیم کنید.
  •  در صورت نیاز، بار موتور را از اینورتر جدا کنید.
  •  از یک اینورتر مناسب برای الکتروموتور خود استفاده کنید.

جمع بندی

در این مقاله، به بررسی انواع خطاهای مرتبط با اینورتر اینوت پرداختیم. خطاها به اشتباه و یا به دلیل مشکلات متعددی از جمله جریان اضافی، ولتاژ اضافی، فازهای خروجی، فازهای ورودی و ارتباطات، به وجود می‌آیند. هر خطا دارای دلایل و اقدامات خاص خود برای رفع آن است. برای جلوگیری از خطاها و حفظ بهره‌وری سیستم، اطلاعات دقیقی در مورد علت و راهکارهای رفع هر خطا اساسی است. در نهایت، در صورت مدیریت صحیح واحد اینورتری خود و شناخت دقیق از خطاهای اینوت، می‌توان به بهبود کارایی و پایداری سیستم‌ها و ماشین‌آلات صنعتی دست یافت.

سوالات متداول

  • چرا خطاها در اینورتر اینوت ایجاد می‌شوند؟
    خطاها در اینورتر اینوت به دلیل عوامل متعددی از جمله نوسانات ولتاژ و جریان، مشکلات در کابل‌ها، فشار بالا یا پایین از حد معمول، تداخلات الکترومغناطیسی، و نادرست تنظیم شده بودن پارامترها ایجاد می‌شوند.
  • چگونه می‌توان از ایجاد خطاها در اینورتر اینوت جلوگیری کرد؟
    برای جلوگیری از خطاها در اینورتر اینوت، می‌توان اقداماتی انجام داد مانند استفاده از ولتاژ و جریان پایدار، نصب کابل‌ها به درستی، محافظت از دستگاه در برابر تداخلات الکترومغناطیسی و انجام تنظیمات صحیح برای پارامترها.
  • چه اقداماتی باید برای رفع خطاها در اینورتر اینوت انجام داد؟
    برای رفع خطاها در اینورتر اینوت، باید به تشخیص دقیق خطا پرداخت و اقدامات مناسبی انجام داد. این شامل بررسی دقیق دستگاه‌های جانبی، تغییر تنظیمات پارامترها، تعویض قطعات معیوب و اصلاح مشکلات فنی می‌شود.
